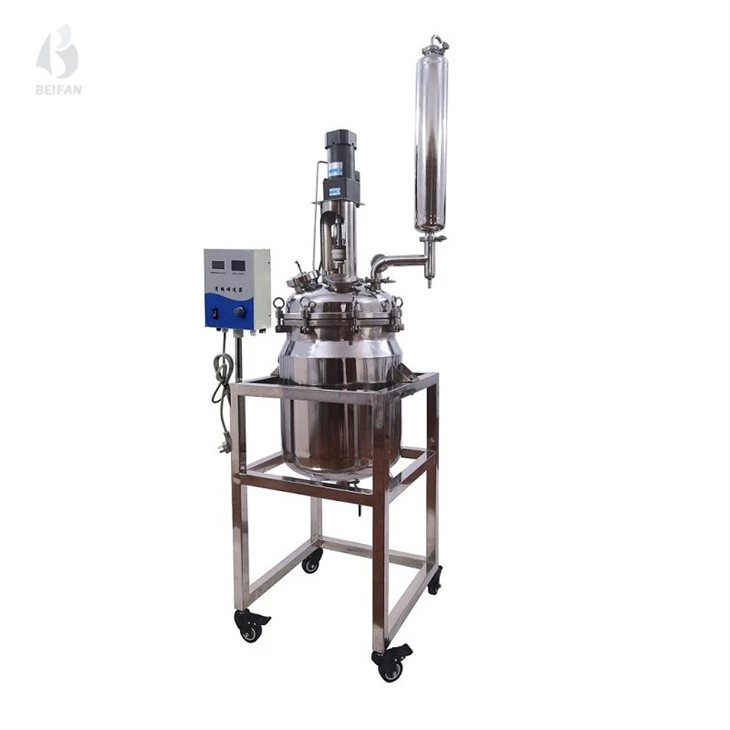

تسمى غلاية التفاعل المصنوعة من الفولاذ المقاوم للصدأ أيضًا بخزان تفاعل الفولاذ المقاوم للصدأ، ووعاء غلاية التفاعل من الفولاذ المقاوم للصدأ، وما إلى ذلك. وهي تتكون من جسم غلاية، وغطاء غلاية، وجهاز تحريك، وسترة تسخين (تبريد)، وجهاز دعم ونقل، وعمود جهاز الختم، الخ. وهي مجهزة أيضًا بقضبان التسخين الكهربائية وأجهزة قياس درجة الحرارة والضغط.
نظرًا لأن المستخدمين لديهم عمليات إنتاج وظروف تشغيل مختلفة، فإن غلايات التفاعل المصنوعة من الفولاذ المقاوم للصدأ تحتوي عمومًا على نوع مرساة أو نوع مجداف أو نوع توربيني أو نوع دفع أو نوع إطار. الجدار الخارجي للسترة ملحوم بدعامات إما معلقة أو مدعومة. يوجد منفذ تفريغ في الجزء السفلي من جسم الوعاء.
سمات:
1. تنظيم سرعة تحويل التردد، محرك التيار المتردد التعريفي، سرعة ثابتة، بدون فرشاة، بدون شرارة، آمن ومستقر، مناسب للعمل المستمر.
2. مجموعة الأدوات بأكملها مصنوعة من الفولاذ المقاوم للصدأ SUS316L/SUS304، والذي يتمتع بخصائص كيميائية وفيزيائية جيدة.
3. يمكن توصيل السطح البيني بين الطبقات بالزيت الساخن لتفاعل التسخين بعد التدوير، ويمكن توصيله بسائل مبرد لتفاعل درجات الحرارة المنخفضة.
4. يمكن أن يتفاعل في درجة حرارة الغرفة، ويمكن إزالة حرارة التفاعل بسرعة عن طريق تشغيل ماء الصنبور.

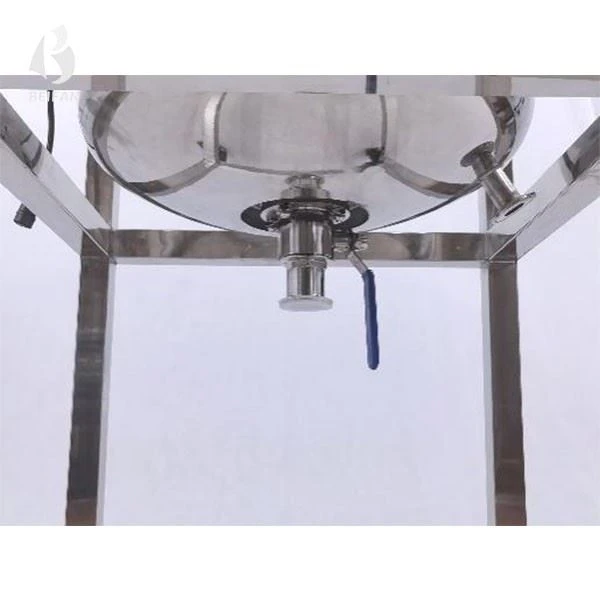

5. يتم استخدام الصمام الكروي الفولاذي المقاوم للصدأ لمنفذ التفريغ السفلي. لا توجد زاوية ميتة في الحاوية، ويمكن تفكيكها لسهولة تفريغ المواد الصلبة.
6. غطاء المفاعل ذو ثمانية منافذ مع تصميم منفذ كبير جدًا سهل التنظيف، ويمكن تجميع مقبس المنفذ القياسي بشكل اختياري مع أجهزة توليف الارتجاع والتقطير.
|
جدول المعلمات |
||
|
اِصطِلاحِيّ تحديد |
نموذج |
البنك السعودي الفرنسي-50L |
|
الأبعاد (مم) |
580*580*2100 |
|
|
حجم الغلاية (لتر) |
50 |
|
|
الحجم بين الطبقات (L) |
≈15 |
|
|
الجهد/التردد (فولت/هرتز) |
220/50 |
|
|
درجة حرارة التفاعل (درجة) |
-120~260 |
|
|
فراغ يمكن تحقيقه (MPA) |
-0.098 |
|
|
سرعة التحريك (دورة في الدقيقة) |
0-460 |
|
|
الطاقة (ث) |
200(1:3) |
|
|
وظيفة إعدادات |

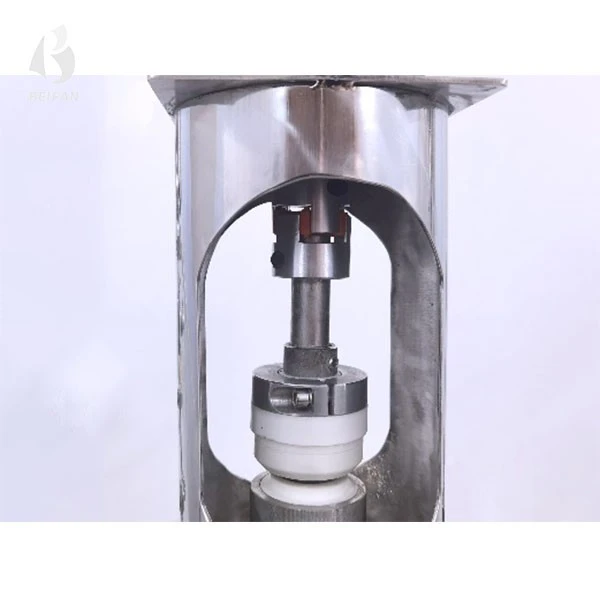

شكل الختم |
SUS304 ختم ميكانيكي مركب من السيراميك |
|
عدد منافذ غطاء الغلاية |
ثمانية منافذ (اختياري) |
|
|
مادة |
SUS316L/SUS304 |
|
|
فتحة قياس درجة الحرارة |
أنبوب قياس درجة الحرارة 50.5 تشاك/φ12 |
|
|
فتحة اسقاط |
50.5 ظرف / قمع 2000 مل |
|
|
فتحة التكثيف |
50.5 تشاك |
|
|
ميناء العودة |
منفذ إرجاع 50.5 تشاك/φ38 |
|
|

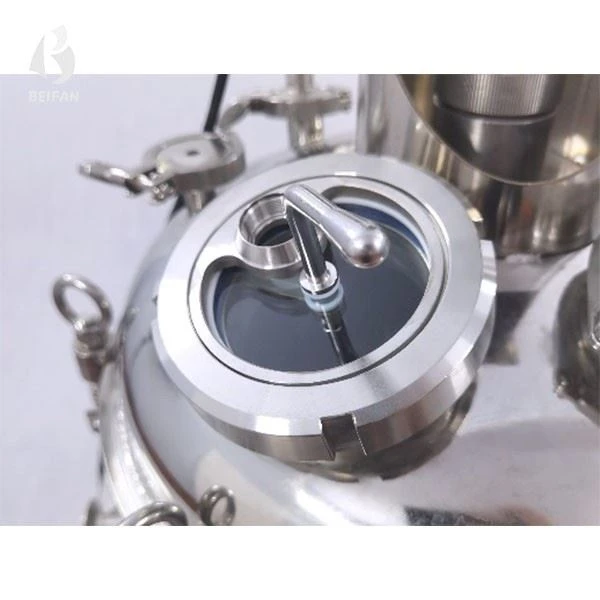

زجاج البصر |
φ89 |
|
|
منفذ التغذية |
φ89 |
|
|
مقياس الضغط |
50.5 تشاك/± مقياس ضغط متكامل |
|
|
العادم |
صمام عادم 2 دي إم |
|
|
التحريك |
مجداف التحريك من نوع الدفع SUS316L |
|
|
مكثف |
φ108/长600 مم |
|
|
خياري (تطبق رسوم إضافية) |
آلة كاملة مقاومة للانفجار / التدفئة الكهربائية / إجمالي 316 لتر / خزان التجميع / إطار متنقل/رش PTFE |
|
|
آخر |
ويمكن تخصيصها وفقا للاحتياجات |
|
