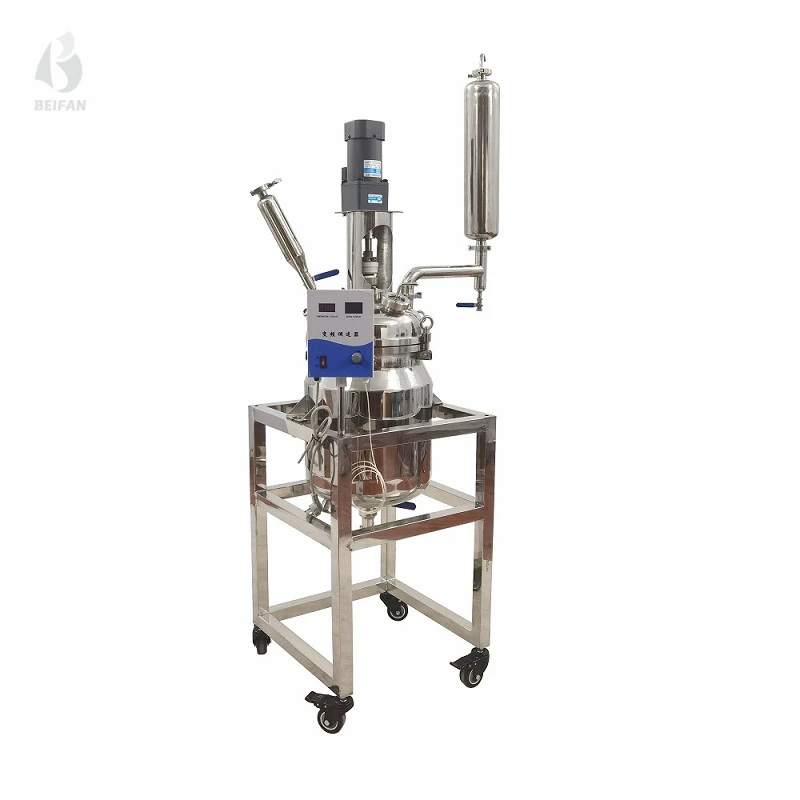

يتكون مفاعل الفولاذ المقاوم للصدأ ذو الطبقة المزدوجة سعة 20 لترًا من الجسم الرئيسي للغلاية ومكونات التسخين ونظام التحريك ونظام التحكم والمكونات الأخرى. تم تجهيز السخان والمحرك وصندوق التحكم وما إلى ذلك بتكوينات مقاومة للانفجار حسب الحاجة. إنها مناسبة لوجود الهيدروجين والميثان والإيثيلين وما إلى ذلك في الوسط. يستخدم تفاعل الوسائط المتفجرة على نطاق واسع في المواقع التجريبية التي تتطلب الحماية من الانفجار. يمكن تخصيص أنواع مختلفة من غلايات التفاعل وفقًا لمتطلبات المستخدم لتلبية ظروف التفاعل المختلفة التي يطلبها العملاء.
سمات:
1. تنظيم سرعة تحويل التردد، محرك تحريضي يعمل بالتيار المتردد، سرعة ثابتة، بدون فرش، بدون شرارة، آمن ومستقر، مناسب للعمل المستمر.
2. المجموعة الكاملة من الأدوات مصنوعة من الفولاذ المقاوم للصدأ SUS316L/SUS304، والذي يتمتع بخصائص كيميائية وفيزيائية جيدة.
3. يمكن تسخين السطح البيني بين الطبقات بعد دوران الزيت الساخن أو التفاعل المبرد.
4. يمكن أن يتفاعل في درجة حرارة الغرفة، ويمكن إزالة حرارة التفاعل بسرعة عن طريق تدفق ماء الصنبور.

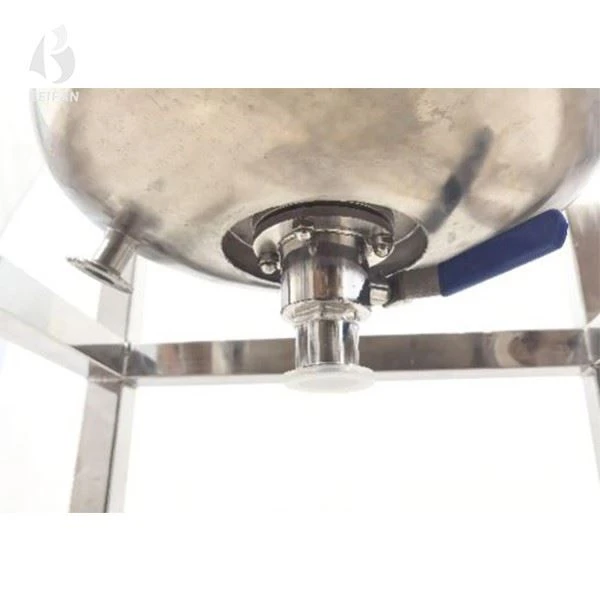

5. منفذ التفريغ السفلي يستخدم صمام كروي من الفولاذ المقاوم للصدأ. لا توجد زوايا ميتة في الحاوية وهي قابلة للإزالة لتسهيل تفريغ المواد الصلبة.

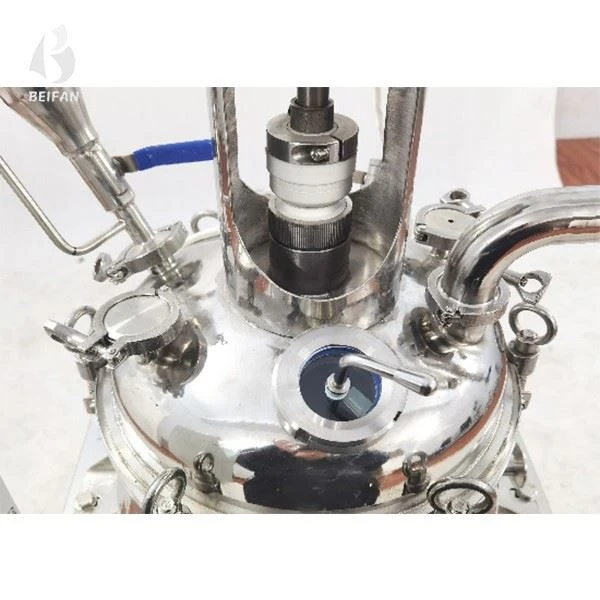

6. غطاء المفاعل ذو الثمانية منافذ مع تصميم المنفذ الكبير جدًا سهل التنظيف، ويمكن تجهيز مقبس المنفذ القياسي بأجهزة توليف الارتجاع والتقطير.
|
جدول المعلمات |
||
|
اِصطِلاحِيّ تحديد |
نموذج |
البنك السعودي الفرنسي-20L |
|
الأبعاد (مم) |
500*500*1850 |
|
|
حجم الغلاية (لتر) |
20 |
|
|
الحجم بين الطبقات (L) |
≈5 |
|
|
الجهد/التردد (فولت/هرتز) |
220/50 |
|
|
درجة حرارة التفاعل (درجة) |
-120~260 |
|
|
فراغ يمكن تحقيقه (MPA) |
-0.098 |
|
|
سرعة التحريك (دورة في الدقيقة) |
0-460 |
|
|
الطاقة (ث) |
200(1:3) |
|
|
وظيفة إعدادات |
شكل الختم |
SUS304 ختم ميكانيكي مركب من السيراميك |
|
عدد منافذ غطاء الغلاية |
ثمانية منافذ (اختياري) |
|
|
مادة |
SUS316L/SUS304 |
|
|
فتحة قياس درجة الحرارة |
50.5 تشاك/φ10 أنبوب قياس درجة الحرارة |
|
|
فتحة اسقاط |
50.5 ظرف/1000 مل قمع |
|
|
فتحة التكثيف |
مبرد عمود 50.5 تشاك/φ89 |
|
|
فتحة العودة |
منفذ إرجاع 50.5 تشاك/φ38 |
|
|
مكشطة زجاج البصر |
φ51 |
|
|
زجاج البصر |
φ32 |
|
|
مقياس الضغط |
50.5 تشاك/± مقياس ضغط متكامل |
|
|
العادم |
صمام عادم 2 دي إم |
|
|
التحريك |
مجداف التحريك من نوع الدفع SUS316L |
|
|
خياري (تطبق رسوم إضافية) |
آلة كاملة مقاومة للانفجار / التدفئة الكهربائية / إجمالي 316 لتر / خزان التجميع / إطار متنقل/رش PTFE |
|
|
آخر |
ويمكن تخصيصها وفقا للاحتياجات |
|
